5000千瓦紫銅板式電鍋爐參數

紫銅板式電鍋爐是采用半導體作為加熱原材料，鍋爐與控制系統一體化設計,全自動智能化控制,水電分離，不易結垢設計。

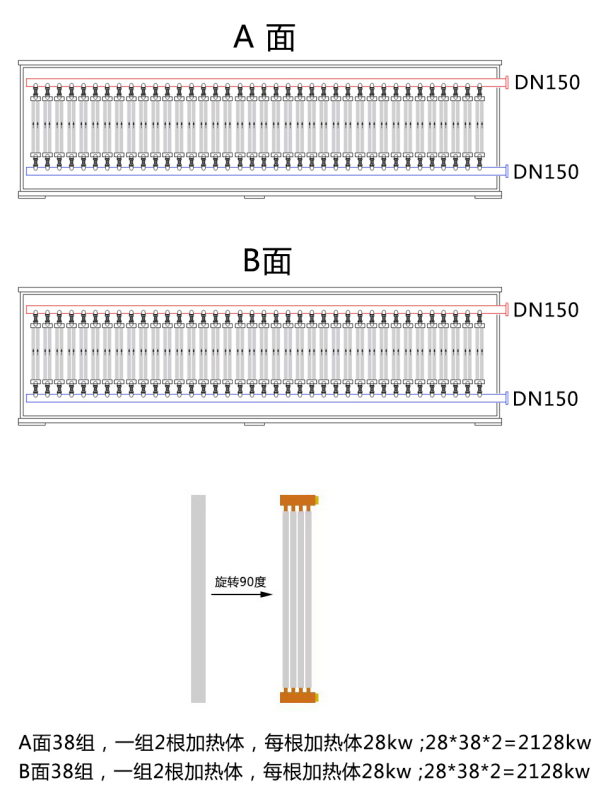

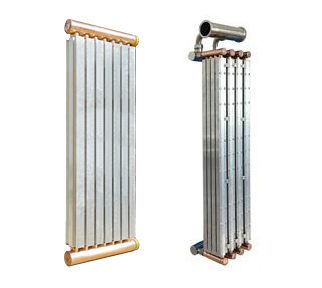

加熱體結構示意圖

（1）、水電分離、加熱體由紫銅管組成。PTC加熱片夾放在兩塊紫銅管之間，PTC加熱片與水隔離，在紫銅管外加熱紫銅管里的水，一端進入冷水，另一端即流出熱水來。因水受熱面積大、導熱均勻，所以加熱速度快。

（2）、PTC加熱片的兩邊都是紫銅管道，達到了加熱片雙面受熱的要求。板換式加熱方式，在低溫流水條件下加熱，不產生氣泡、不易結垢。

（3）、熱效率達98-98.5%。PTC發熱片采用的是正負阻值5歐姆，比普通的正負30歐姆的要性能優越。PTC發熱片最高發熱溫度250℃,無光耗、無明火。

（4）、不怕干燒，連續無水干燒5000小時，加熱元件不會損壞。

（5）、功率衰減小，3-5年功率衰減在3-5%左右。

（6）、使用壽命長，PTC發熱片使用20年左右不會損壞。

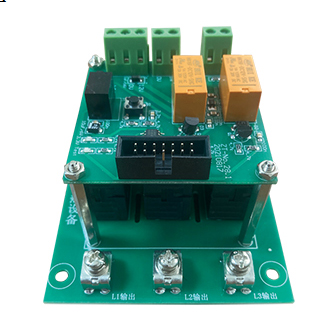

（2）DSP控制模組

目前的電磁鍋爐、半導體電鍋爐、電阻鍋爐使用的都是漏電保護開關和交流接觸器的控制組合方式。

（1）、交流接觸器工作方式為接通電源吸合、斷開電源釋放。使用條件比較苛刻，不適于頻繁吸合、斷開，不適用于電壓波動幅度較大及灰塵較多、濕度較大的環境工作。

（2）、交流接觸器吸合時有聲音、并且吸合與斷開瞬間震動較大，銜鐵間易進入灰塵、雜物，如有較厚灰塵或雜物時，吸合不到位噪音大，觸點結合不牢固易打火拉弧，燒壞觸點。

（3）、交流接觸器工作時吸合線圈需要時刻通電維持電磁力存在，有電功率消耗。

DSP新一代控制模組，完全替代交流接觸器，克服了交流接觸器的諸多弊端。節能無噪音控制模組經實際使用，工作穩定、節能效果明顯。主要提現在以下幾個方面。

(a)鍋爐啟動時無明顯聲音、無震動。

(b)運行時無需時刻通電保持工作，功耗低，負載能力強。

(c)不怕灰塵及潮濕環境。

(d)故障率極低、約為交流接觸器故障率的1%。
